Mobilní platforma umožňuje postavit padelový kurt bez tradiční betonové desky.
Go4Padel je výrobce padelových kurtů. Mobilní platforma je naše řešení pro projekty, kde má kurt vzniknout rychleji a bez trvalého zásahu do terénu. Kurt stojí na nezávislé ocelové konstrukci s nastavitelnými podpěrami — především ve venkovních aplikacích.
Mobilní platforma nevyžaduje vrtání do stávající podlahy ani kotvení do podloží a její montáž trvá až 2 pracovní dny.

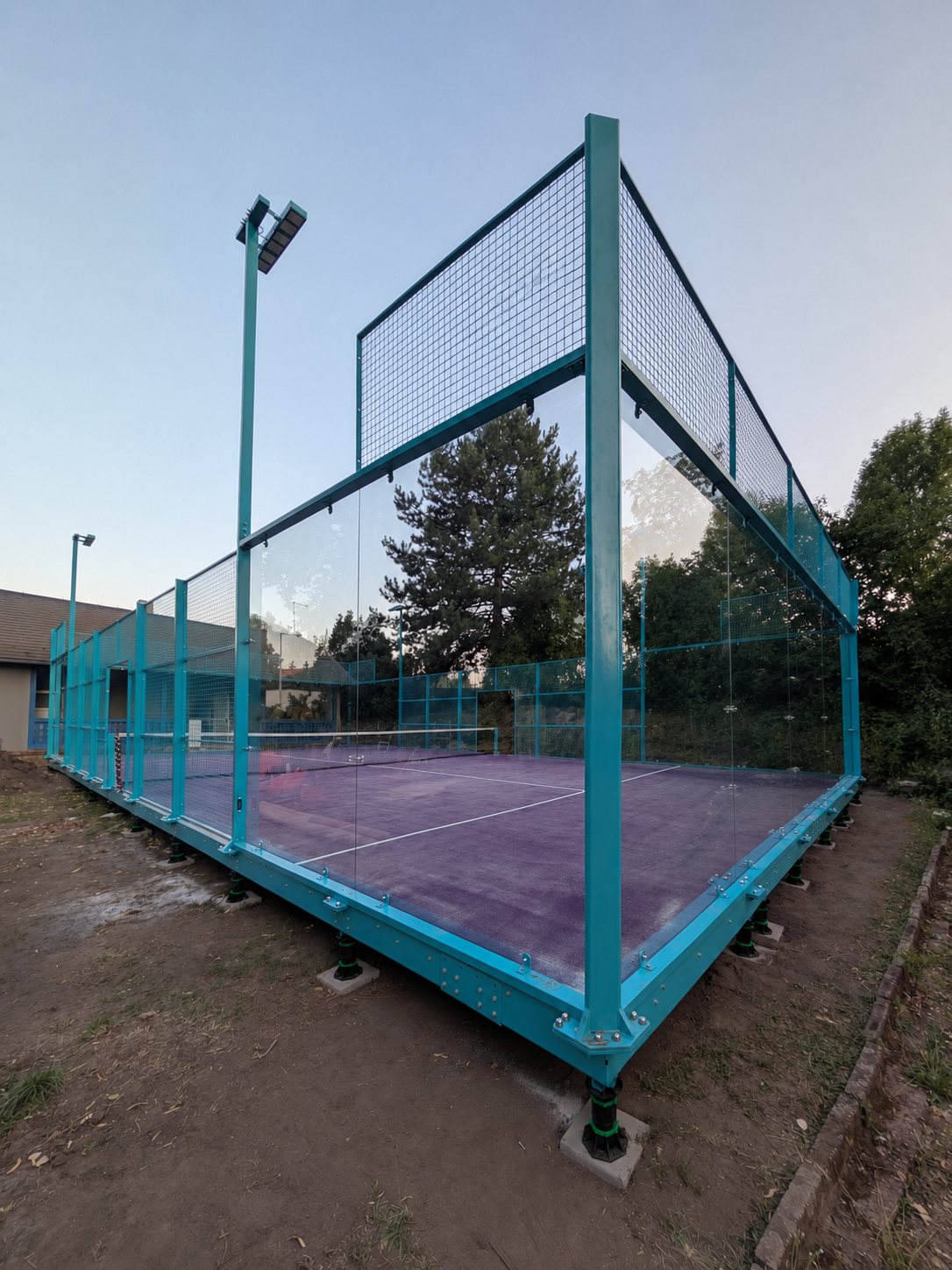

Kurt Go4Padel Core — Panoramic na mobilní platformě. Realizace: Praha, Česko.
Mobilní platforma je samonosná ocelová konstrukce, na které se montuje padelový kurt v plné velikosti. Nahrazuje tradiční přípravu podloží pod kurt.
Čtyři vlastnosti ji odlišují od standardní montáže:
Nezávislá konstrukce. Mobilní platforma je samostatný nosný systém, nikoli vyrovnávací vrstva na stávajícím podloží.
Žádná tradiční betonová deska. Není třeba budovat desku pod kurt ani čekat na její zrání.
Žádný trvalý zásah. Mobilní platforma nevyžaduje vrtání do stávající podlahy ani kotvení do podloží.
Vratnost. Konstrukci lze demontovat a znovu sestavit na jiném místě.
Kurt na mobilní platformě je plnohodnotný padelový kurt — nikoli zjednodušená verze ani náhradní konstrukce.
Mobilní platforma je určena především pro venkovní použití. Je to nejčastější způsob jejího využití a právě tam přináší největší úsporu času i rozsahu prací.
Konstrukce se montuje na vhodně připravených a posouzených površích, jako je asfalt, sportovní povrchy, zámková dlažba nebo zpevněný terén.
V praxi to znamená, že kurt může často vzniknout na již existujícím místě — na stávající ploše, parkovišti, nevyužívaném hřišti nebo zpevněném terénu — bez budování tradiční betonové desky pod kurt.
Nastavitelné podpěry vyrovnávají nerovnosti a spády podloží, takže hrací plocha zůstává rovná, i když terén pod platformou není dokonale vodorovný.
Každou lokalitu posuzujeme individuálně — o vhodnosti nerozhoduje samotný druh povrchu, ale jeho stav, únosnost a příprava.
Nosná konstrukce mobilní platformy na nastavitelných podpěrách před položením desek.
Mobilní platforma nevyžaduje tradiční betonovou desku, ale neznamená to, že ji lze postavit na jakékoli podloží. Musí být splněny dvě podmínky:
Únosnost. Podloží musí přenést zatížení konstrukce, kurtu a provozu.
Tvar terénu. Výškové rozdíly se musí vejít do rozsahu nastavení podpěr, tedy od 90 do 1 120 mm.
Obě podmínky posuzujeme pro konkrétní lokalitu — závisejí na druhu a stavu podloží, způsobu využití a konfiguraci kurtu.
Požadavky na odvodnění závisejí na místě montáže a stávajících terénních podmínkách.
Při montáži na přirozeném terénu může být nutné odvodňovací zajištění po obvodu platformy. Drenážní pás kolem konstrukce brání hromadění vody a podmývání podloží pod platformou.
Na zpevněných površích bývá rozsah potřebných opatření obvykle menší, ale způsob odvodu vody je přesto třeba ověřit pro konkrétní lokalitu. Odvodnění posuzujeme společně s podložím již při přípravě cenové nabídky.
Rozšíření nabídky o padel bez trvalé přestavby pozemku. Řešení je zvlášť užitečné tam, kde už existuje zpevněný povrch — nevyužívané hřiště, asfaltový kurt, plocha — který lze po posouzení využít místo stavby od nuly.
Kurt jako součást pobytové nabídky — na stávajícím zpevněném terénu, bez zemních prací a bez vyřazení areálu z provozu na dobu betonářských prací. U areálů se sezónním provozem lze kurt na sezónu namontovat a mimo ni uskladnit.
Obchodní centra, kancelářské areály a prostory služeb, kde má kurt vzniknout bez trvalého zásahu do terénu nebo podlahy a s možností pozdější demontáže.
Kurt na soukromém pozemku, kde má být rozsah stavebních prací co nejmenší a investor si chce ponechat možnost změnit v budoucnu umístění.
Pokud pozemek nebo objekt nevlastníte, bývají trvalé stavební práce nemožné nebo vyžadují souhlasy, které nelze rychle získat. Mobilní platforma nezasahuje do podstaty objektu.
Konstrukce je uzpůsobena k demontáži a opětovné montáži, takže stejný kurt lze využít opakovaně — při dalších akcích, v dalších sezónách nebo na jiném místě v areálu. Pro organizace, které takové akce plánují pravidelně, zůstává kurt jejich vlastním vybavením.
Konstrukce pracuje jako jeden nosný systém složený ze šesti vrstev. Odshora:
1. Padelový kurt s povrchem
2. Kompozitní desky o tloušťce 20 mm — vytvářejí rovnou plochu pod kurt
3. Nosné moduly o rozměrech 2,0 × 2,5 m
4. Vnitřní a boční nosníky — rošt přenášející zatížení
5. Nastavitelné podpěry — určují jednu referenční rovinu
6. Připravené podloží
Klíčovým prvkem jsou nastavitelné podpěry. Právě ony umožňují získat jednu rovnou plochu, i když podloží pod platformou není dokonale rovné — a právě ony nahrazují vyrovnávání podloží stavebními metodami.
Níže uvedené parametry pocházejí z technické dokumentace mobilní platformy a týkají se referenční konfigurace.
| Parametr | Hodnota |
|---|---|
| Nastavitelná výška podpěr | 90–1 120 mm |
| Podporové body | 103 v referenční konfiguraci (dodáváno 110 ks, +5 %) |
| Nosné moduly | 40 ks, 2,0 × 2,5 m |
| Kompozitní desky | 80 ks, 1,25 × 2,0 m, tloušťka 20 mm |
| Boční nosníky | konstrukční ocel, 100 × 200 × 3,0 mm |
| Protikorozní ochrana | žárové zinkování |
| Životnost podpěr | až 10 let |
| Doba montáže | až 2 pracovní dny |
Uvedené hodnoty se týkají referenční konfigurace. Konečné průřezy, počty prvků, způsob založení a ověření zatížení se stanovují individuálně pro konkrétní projekt.
Žárové zinkování má význam právě u venkovního použití — konstrukce je celoročně vystavena povětrnostním vlivům.
Montáž mobilní platformy trvá až 2 pracovní dny.
To je nejpraktičtější rozdíl oproti stavbě kurtu na tradiční betonové desce. Tam harmonogram určují zemní práce, betonáž desky a doba zrání betonu, než lze vůbec začít s montáží kurtu. Tady konstrukce vzniká během dvou pracovních dnů a plocha není vyřazena z provozu na týdny.
Montáž probíhá v šesti etapách:
1. Zaměření a vytyčení podporových bodů.
2. Osazení a upevnění podpěr na požadovanou výšku.
3. Montáž bočních a vnitřních nosníků — zhotovení nosného roštu.
4. Spojení nosných modulů v jeden systém.
5. Položení desek tvořících plochu pod kurt.
6. Kontrola kvality celé konstrukce.
Kontrolní bod: v pracích se nepokračuje, dokud není ověřena výška podpěr, rozměry obrysu a úroveň roštu z nosníků. Chyba v této fázi se přenáší na celou konstrukci.
Tým Go4Padel při pokládce kompozitních desek mobilní platformy.
Konstrukce je uzpůsobena k demontáži a opětovné montáži na jiném místě. Právě tato vlastnost zajišťuje, že kurt na mobilní platformě není trvale vázán na jedno místo — může se vrátit v dalších sezónách, při dalších akcích nebo se přestěhovat spolu s areálem.
Je dobré to říct otevřeně, protože je to otázka, kterou si klade každý investor.
Jednotlivé, vzájemně nespojené moduly se mohou při místním dynamickém zatížení posouvat a vytvářet hluk. Teprve spojení modulů do jednoho nosného systému poskytuje stabilní základ — a právě tak je platforma montována.
Kurt namontovaný na mobilní platformě zachovává rozměry stanovené předpisy Mezinárodní padelové federace (FIP): 20 × 10 m hrací plochy pro čtyřhru při přípustné nerovnosti povrchu 3 mm měřené třímetrovou latí. Nastavitelné podpěry jsou řešením, které umožňuje dosáhnout požadované rovnosti hrací plochy.
Mobilní platforma byla realizována v Praze. Na platformě stanul kurt Go4Padel Core — Panoramic (panoramatický padelový kurt) s povrchem JUTAgrass.
Fotografie na této stránce pocházejí z této realizace: hotový kurt, nosná konstrukce na nastavitelných podpěrách před položením desek a tým Go4Padel při montáži.
Realizace ukazuje typické použití: venkovní terén, podpěry osazené na připravených podporových bodech a plnohodnotný kurt připravený ke hře — bez budování tradiční betonové desky pod kurt.
| Kurt na mobilní platformě | Kurt na tradiční betonové desce | |
|---|---|---|
| Tradiční betonová deska | není vyžadována | ano |
| Doba přípravy podloží | příprava a posouzení terénu | zemní práce, betonáž desky, zrání betonu |
| Doba montáže konstrukce | až 2 pracovní dny | po dokončení betonářských prací |
| Vrtání do stávající podlahy | nevyžaduje | obvykle ano |
| Kotvení do podloží | nevyžaduje | obvykle ano |
| Zásah do objektu | vratný | trvalý |
| Demontáž | ano | omezená |
| Přemístění na jiné místo | ano | ne |
| Pronajatý pozemek | vhodné | obvykle problematické |
| Stálá, dlouhodobá instalace | možná | typické řešení |
Nejde o to, které řešení je „lepší“, ale o to, zda má být investice trvalá a vázaná na místo, nebo vratná a přenosná.
• lokalita a podmínky příjezdu
• druh, stav a únosnost stávajícího povrchu nebo terénu
• požadovaná výška platformy a referenční úroveň
• terénní podmínky a způsob odvodu vody
• konfigurace kurtu
• podmínky montáže v areálu
Čím více z těchto informací uvedete hned, tím rychleji obdržíte konkrétní nabídku místo orientačního rozpětí.
Ano. Kurt na mobilní platformě zachovává rozměry 20 × 10 m v souladu s předpisy FIP.
Ano — venkovní použití je základním určením mobilní platformy. Konstrukce se montuje na vhodně připravených a posouzených površích, jako je asfalt, sportovní povrchy, zámková dlažba nebo zpevněný terén. Konstrukce je žárově zinkovaná, což ji chrání v povětrnostních podmínkách.
Až 2 pracovní dny. Není třeba předem budovat tradiční betonovou desku ani čekat na její zrání, takže harmonogram investice se zkracuje o celou etapu stavebních prací.
Záleží na místě montáže. Při montáži na přirozeném terénu může být nutné odvodňovací zajištění po obvodu platformy — drenážní pás, který brání hromadění vody a podmývání podloží. Na zpevněných površích bývá rozsah řešení obvykle menší, ale způsob odvodu vody stejně ověřujeme pro konkrétní lokalitu.
Ne. Mobilní platforma nevyžaduje vrtání do stávající podlahy ani kotvení do podloží.
Ano. Konstrukce je uzpůsobena k demontáži a opětovné montáži na jiném místě.
Ano. Konstrukce je uzpůsobena k demontáži a opětovné montáži, takže areál může kurt namontovat na sezónu nebo na dobu akce a po jejím skončení jej demontovat a znovu využít. Kurt zůstává vlastním vybavením areálu a může se vracet při dalších příležitostech.
Podpěry mají nastavení v rozsahu od 90 do 1 120 mm. Možnost použití v konkrétní lokalitě posuzujeme na základě tvaru a únosnosti podloží.
Ze žárově zinkované ocelové konstrukce: nastavitelných podpěr, roštu z nosníků, nosných modulů a kompozitních desek o tloušťce 20 mm.
Ano — pod podmínkou spojení modulů do jednoho nosného systému, a právě tak je montována. Jednotlivé, nespojené moduly se mohou při místním zatížení posouvat.
Napište, kde má kurt stát, na jakém povrchu a jak jej hodláte využívat. Posoudíme, zda je mobilní platforma správným řešením — a pokud ne, řekneme otevřeně, co bude lepší.
